Langzeitzuverlässigkeit in jeder Form

    Die Lotdrähte und Lotpasten der SJM-Serie sind das Ergebnis aufwendiger Entwicklungsarbeiten der Almit-Forschung. Die SJM-Serie setzt neue Standards bei der Festigkeit von bleifreiem Lotdraht, welche bisher nur durch den Einsatz von bleihaltigem Lotdraht erreicht werden konnten. Bei fünf unterschiedlichen Legierungen mit verschiedenen Zusatzmetallen findet sich für jede spezifische Anwendung der passende Lotdraht bzw. die passende Lotpaste.

    Wünschen Sie eine individuelle Beratung? Kontaktieren Sie uns unter technicalsupport@almit.de !


    Short facts

    almit_a SJM = Strong Joint Metal (Legierungen mit besonders hoher Festigkeit)
    almit_a Individuelle Zusammensetzung für jeden Anspruch

    Besondere Vorteile

    almit_a keine Rissbildung
    almit_a perfekte Festigkeit
    almit_a von 0,3% bis 4% Silberanteil
    almit_a patentierte Legierung
    almit_a ideal bei Durchkontaktierungen

    Zum Shop

    Die Evaluierung von niedrig-silberhaltigen Legierungen ist wegen hoher Metalpreise auf dem Vormarsch. Bisherige "low silver" SAC Legierungen waren keine Lösung. Die Almit SJM Legierung wirkt insbesondere der Problematik der Ermüdungsbrüche in den Lötstellen entgegen.

    Die Almit SJM Serie ist unser bleifreies Lot mit optimierter Langzeitzuverlässigkeit. Unsere SJM Produkte sind als Lotpaste und Lotdraht erhältlich und sind extrem Hitzebeständig, besonders wenn es zu stark unterschiedlichen Wärmezyklen kommt.

    Diese Eigenschaften lassen sich am besten in einem thermal shock test nachweisen. Wir änderten die Temperatur während des Tests alle 30 Minuten von -40°C auf +125°C und wieder zurück. Unser niedrig-silberhaltiger SJM-03 Lot hatte nach 1000 solcher Wärmezyklen keine Risse oder Ermüdungsbrüche während die Standard SAC305 Lötstelle erste Risse und Brüche aufzuweisen hatte.



    Nochmal 500 Wärmezyklen mehr und die Standard SAC305 Lötstelle zeigte ernsthafte Risse und Ermüdungsbrüche während die SJM-03 Lötstelle noch völlig intakt war.

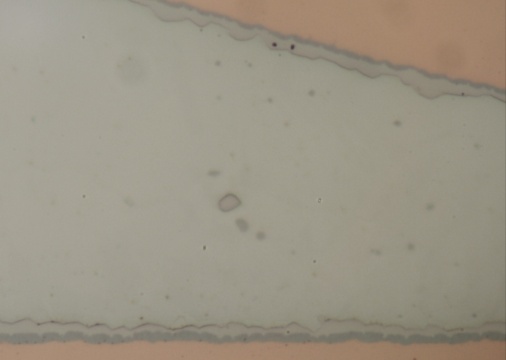

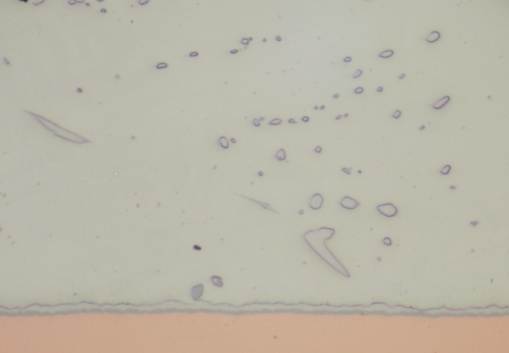

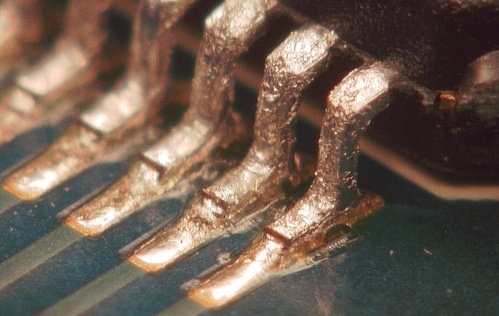

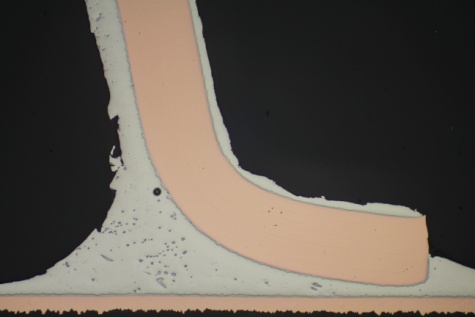

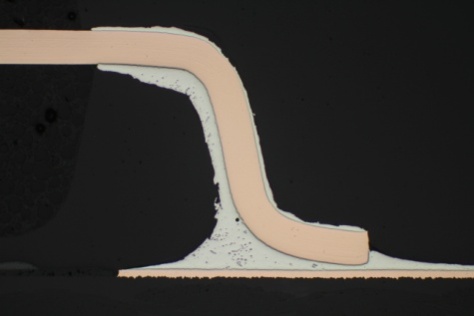

    SJM-03

    1500 Zyklen von -40°C bis +125°C

    SJM-03-1500-05 SJM-03-1500-02 SJM-03-1500-01 SJM-03-1500-04
    SJM-03-1500-03

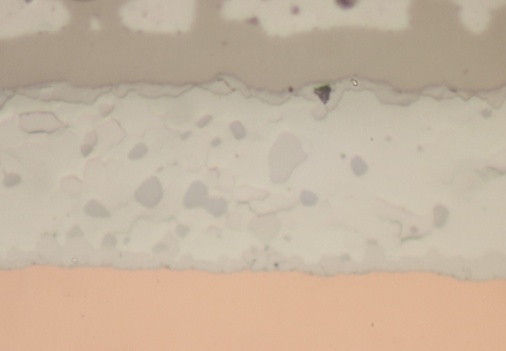

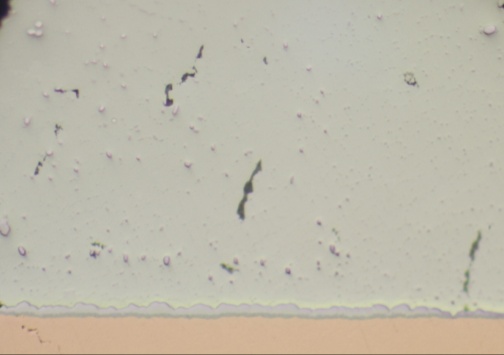

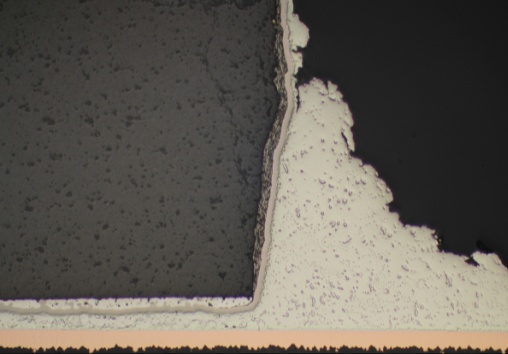

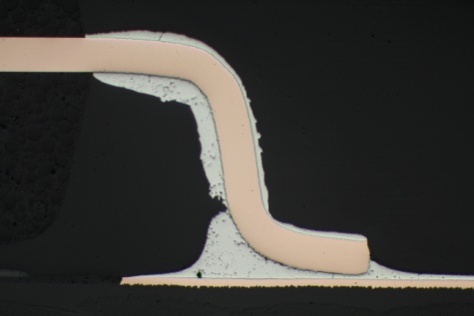

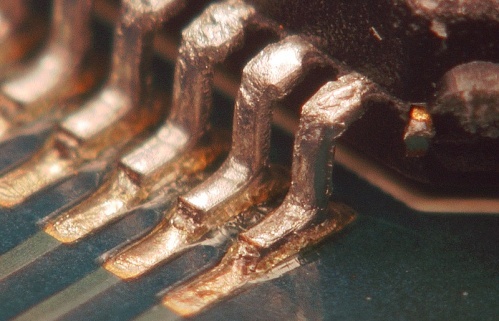

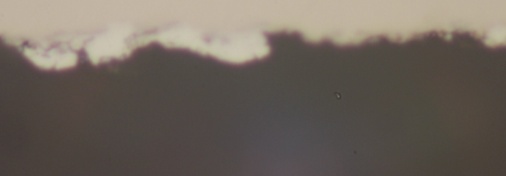

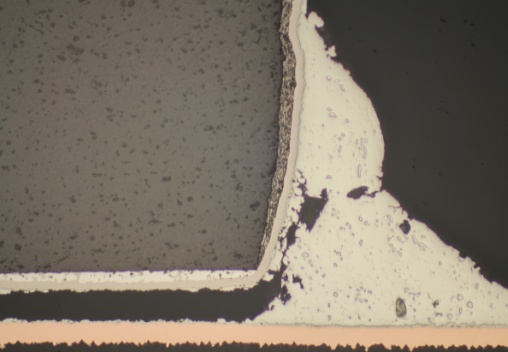

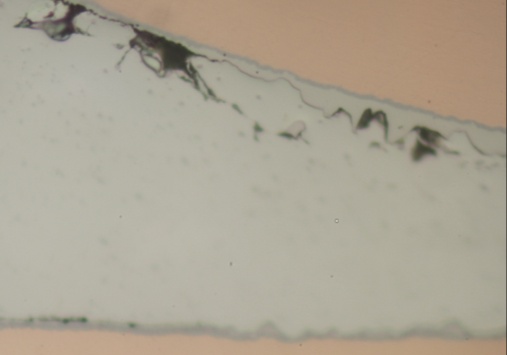

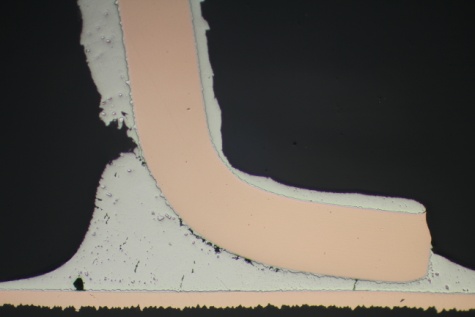

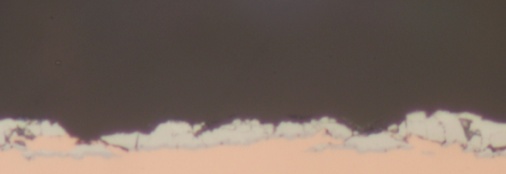

    SAC305

    1500 Zyklen von -40°C bis +125°C

    SAC305-1500-05 SAC305-1500-02 SJM-03-1000-01 SAC305-1500-04
    SAC305-1500-03

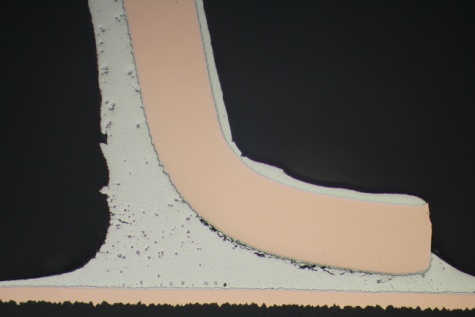

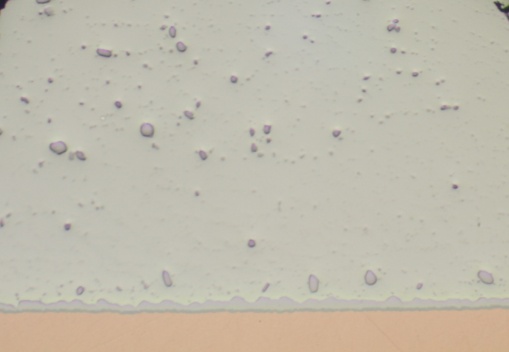

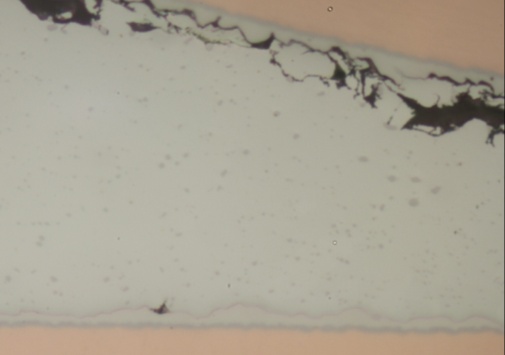

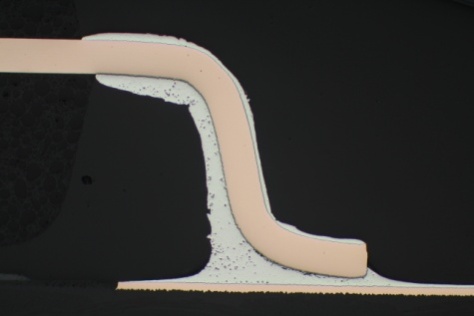

    SJM-03

    1000 Zyklen von -40°C bis +125°C

    SJM-03-1000-05 SJM-03-1000-02 SAC305-1000-01 SJM-03-1000-04
    SJM-03-1000-03

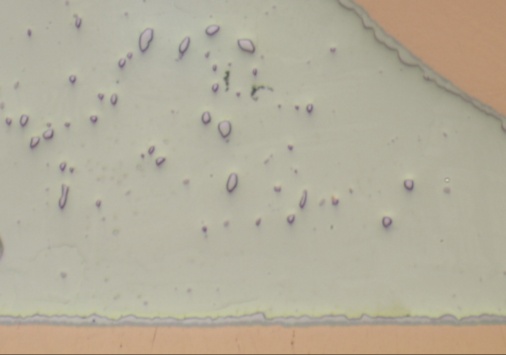

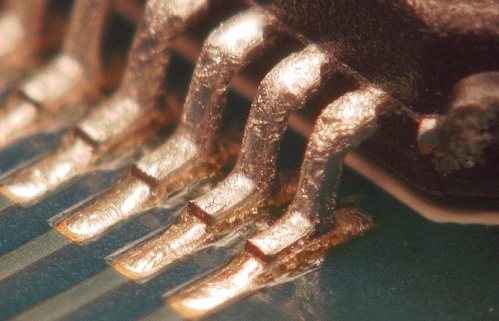

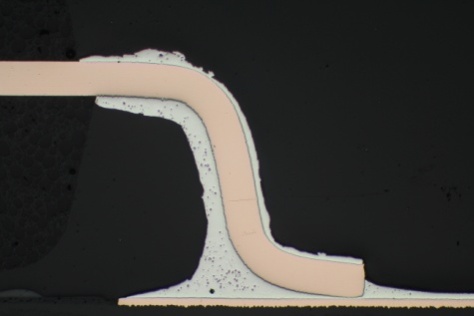

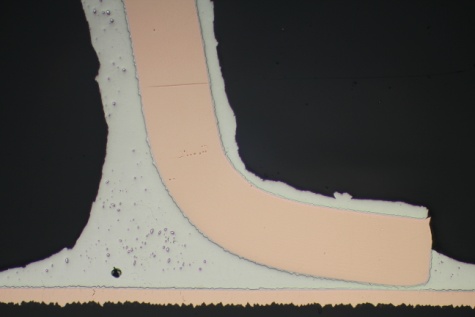

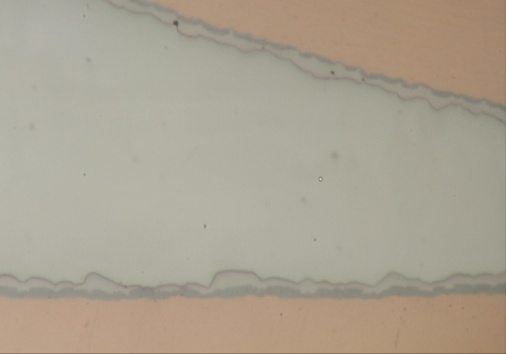

    SAC305

    1000 Zyklen von -40°C bis +125°C

    SAC305-1000-05 SAC305-1000-02 SAC305-1500-01 SAC305-1000-04
    SAC305-1000-03

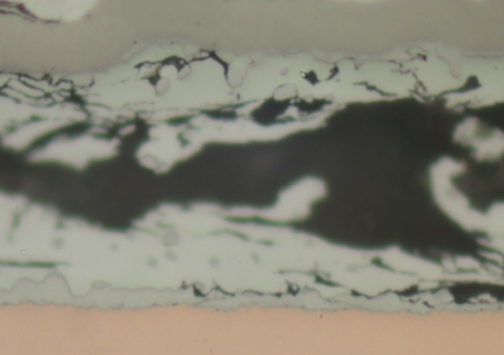

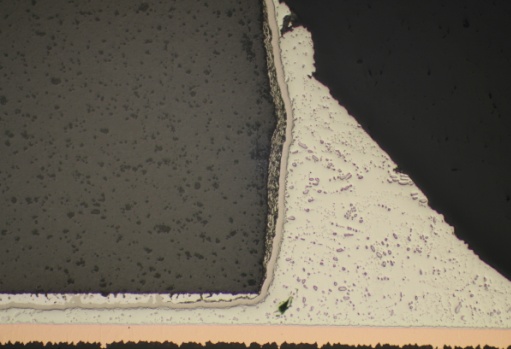

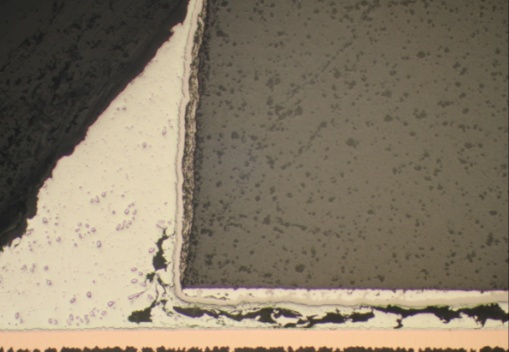

    Unser Hochleistungs SJM-40 Lot mit Wismut und Antimon zeigt eine noch höhere Langzeitzuverlässigkeit. Hier ist selbst nach 2000 Wärmezyklen noch kein einziger Riss zu erkennen während die Standard SAC305 Lotstelle komplett durchgerissen ist.

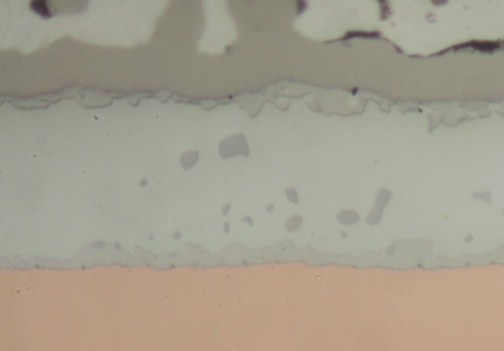

    SJM-40

    1500 Zyklen
    SJM-03-1500-02 SJM-03-1500-04
    2000 Zyklen
    SJM-03-1500-02 SJM-03-1500-04

    SAC305

    1500 Zyklen
    SJM-03-1500-02 SJM-03-1500-04
    2000 Zyklen
    SJM-03-1500-02 SJM-03-1500-04 SJM-03-1500-04
