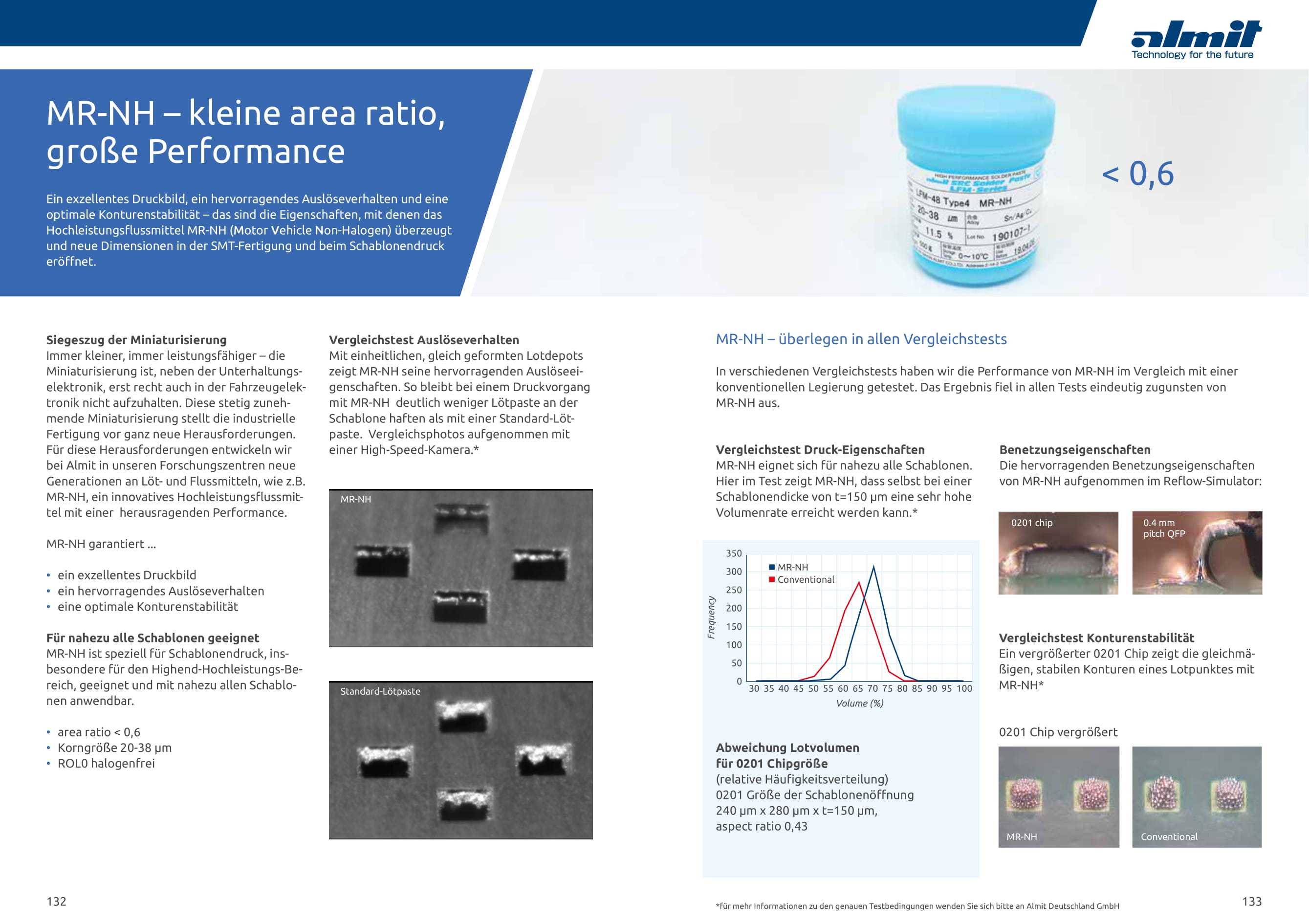

Kleine area ratio, große Performance

Die stetig zunehmende Miniaturisierung stellt die industrielle Fertigung vor ganz neue Herausforderungen. Um diesen auf Augenhöhe zu begegnen, entwickeln wir in unseren Almit-Forschungszentren neue Generationen an Löt- und Flussmitteln. MR-NH ist eine innovative Hochleistungslotpaste mit einer herausragenden Performance, welche neue Dimensionen in der SMT-Fertigung und beim Schablonendruck eröffnet. Selbst bei Anwendungen mit einer area ratio kleiner als 0,6 überzeugt MR-NH mit einem perfekten Auslöseverhalten, sodass bei einem hohen Bauteilmix auf eine Stufenschablone verzichtet werden kann.

Wünschen Sie eine individuelle Beratung? Kontaktieren Sie uns unter technicalsupport@almit.de!

Short facts

Area ratio < 0,6
almit_a

Korngröße 20-38 µm und 10-28 µm
almit_a

ROL0 halogenfrei

Besondere Vorteile

Exzellentes Druckbild
almit_a

Hervorragendes Auslöseverhalten
almit_a

Optimale Konturenstabilität
almit_a

Mit nahezu allen Schablonen anwendbar

Zum Shop

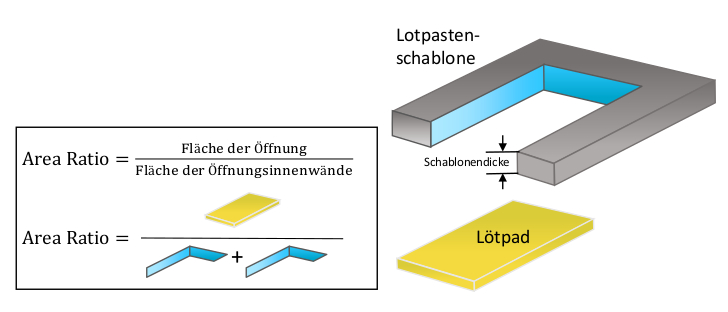

Lotpastendruck – Flächenverhältnis / Area Ratio

IPC 7525B Stencil Design Guidelines empfiehlt ein Flächenverhältnis von größer 0,66 für eine ausreichend gute Auslösung der Lotpaste aus der Schablone.
Das Flächenverhältnis berücksichtigt die Schablonendicke und die Öffnungsfläche.
Bei sehr kleinen Bauteilen werden entsprechend kleine Öffnungen (=Aperturen) notwendig, die Area Ratio wird dabei deutlich kleiner als 0,66, was Lotpasten-Druckprobleme nach sich ziehen kann.
Aus diesem Grund hat Fa. Almit die Lotpaste MR-NH entwickelt um auch bei Area Ratio von deutlich kleiner als 0,6 noch ein gutes Auslöseverhalten zu erreichen.

Beispiele für Area Ratio mit Schablonendicke 120/100/80 µm für Bauteile:
almit_a BGA pitch 0,5 mm
almit_a BGA pitch 0,4 mm
almit_a BGA pitch 0,3 mm
almit_a CHIP 0201 (non metric, 0,6 mm x 0,3 mm)
almit_a CHIP 01005 (non metric, 0,4 mm x 0,2 mm)

Bauteil	Schablonendicke in µm 120
	Pad Dmr. in mm	Area ratio EU
BGA pitch 0,5 mm	0,28	0,58
BGA pitch 0,4 mm	0,22	0,46
BGA pitch 0,3 mm	0,18	0,38
	Pad L x W in mm
CHIP 0201 non metric	0,28	0,54
CHIP 0201 non metric	0,24	0,54
CHIP 01005 non metric	0,18	0,36
CHIP 01005 non metric	0,17	0,36

Bauteil	Schablonendicke in µm 100
	Pad Dmr. in mm	Area ratio EU
BGA pitch 0,5 mm	0,28	0,70
BGA pitch 0,4 mm	0,22	0,55
BGA pitch 0,3 mm	0,18	0,45
	Pad L x W in mm
CHIP 0201 non metric	0,28	0,65
CHIP 0201 non metric	0,24	0,65
CHIP 01005 non metric	0,18	0,44
CHIP 01005 non metric	0,17	0,44

Bauteil	Schablonendicke in µm 80
	Pad Dmr. in mm	Area ratio EU
BGA pitch 0,5 mm	0,28	0,88
BGA pitch 0,4 mm	0,22	0,69
BGA pitch 0,3 mm	0,18	0,56
	Pad L x W in mm
CHIP 0201 non metric	0,28	0,81
CHIP 0201 non metric	0,24	0,81
CHIP 01005 non metric	0,18	0,55
CHIP 01005 non metric	0,17	0,55
