GT(R)-SR
Der L1-Allrounder unter den Almit-Lötpasten
GT(R)-SR ist eine bleifreie Lötpaste für schwer benetzbare Oberflächen. Sie garantiert eine optimale Benetzung auf verschiedensten Oberflächenmaterialien und hält den Output hoch, indem sie Lötfehler minimiert. Geeignet unter anderem für Kupfer, Nickel, Messing und Phosphorbronze – und ausdrücklich für Pin-in-Paste und THR designed. Almits aktueller Topseller unter den bleifreien Lötpasten.
- optimale Benetzung
- für PIP/THR designed
- RoHS-konform
-
ROL1Flussmittelklassifikation
-
12%Flussmittelanteil
-
170±30 Pa·sViskosität
-
3Legierungen verfügbar
Lötfehler im SMT-Prozess sind vermeidbar
Sie denken, Lötfehler beim SMT-Prozess lassen sich nicht vermeiden? Nein, das stimmt nicht.
GT(R)-SR garantiert eine optimale Benetzung auf verschiedensten Oberflächenmaterialien und hält die Ausbeute hoch, indem sie Lötfehler minimiert. Das gilt gerade dort, wo Standardpasten an ihre Grenzen kommen: auf Nickel, Messing, Phosphorbronze und Neusilber.
- Optimale Benetzung
- Sehr großer Anwendungsbereich
- Für PIP und THR designed
- Sehr guter Druck auf kleinsten Strukturen
- RoHS-konform
GT(R)-SR auf schwer benetzbaren Oberflächen
Im dokumentierten Vergleichstest wurde die Lotpaste auf verschiedene Metalloberflächen gedruckt und aufgeheizt. Das Ergebnis zeigt die Benetzungseigenschaften von GT(R)-SR auch dort, wo eine Standardpaste abperlt.
-
Nickel
GT(R)-SR benetzt Standardpaste: nicht benetzt
-
Phosphorbronze
GT(R)-SR benetzt Standardpaste: nicht benetzt
-
Messing
GT(R)-SR benetzt Standardpaste: nicht benetzt
-
Neusilber
GT(R)-SR benetzt Standardpaste: nicht benetzt
Testbedingungen Oberflächen
- Drucken der Lotpaste auf die jeweilige Metalloberfläche
- Aufheizen auf 255 °C für 5 Sekunden
- Schablonendicke 200 µm
- Apertur 6,5 mm Ø
- Getestet mit GT(R)-SR / LFM-48 U
Testbedingungen Benetzungstest
- Drucker: Panasonic SP 60 P-M
- Schablone: SUS laser, t = 100 µm
- Reflow-Profil: 190 °C / 120 Sekunden
- Peak: 240 °C
- Bewertet: Kohäsionseigenschaften nach Reflow, JIS Type 1, Raster-Liniendruck
Keine Lötperlen
Im Benetzungstest zeigt GT(R)-SR nach dem Reflow sowohl beim JIS-Type-1-Muster als auch beim Raster-Liniendruck keine Lötperlen.
Zwei Korngrößen
Beide Korngrößen sind für alle drei Legierungen verfügbar.
Im Artikelstamm ist zusätzlich die Korngröße X (25–45 µm) mit der Legierung LFM-48 gelistet.
GT(R)-SR im Überblick
| Legierung | Zusammensetzung | Schmelzbereich | Korngröße | Flussmittelanteil | Viskosität |
|---|---|---|---|---|---|
| LFM-48 | Sn-3.0Ag-0.5Cu | 217–220 °C | W: 20–38 µm · U: 10–28 µm | 12 % | 170 ± 30 Pa·s |
| SJM-03 | Sn-0.3Ag-0.7Cu-2.0Bi | 210–225 °C | W: 20–38 µm · U: 10–28 µm | 12 % | 170 ± 30 Pa·s |
| SJM-40 | Sn-4.0Ag-2.0Bi-3.0Sb | 221–227 °C | W: 20–38 µm · U: 10–28 µm | 12 % | 170 ± 30 Pa·s |
Flussmittelklassifikation ROL1. Die Legierungen SJM-03 und SJM-40 sind patentiert. Alle Legierungsdaten finden Sie in der Legierungstabelle, die Flussmittelklassen unter Klassifikation.
Drei Legierungen, ein Flussmittel
Dasselbe GT(R)-SR-Flussmittelsystem ist mit drei Legierungen verfügbar – vom Industriestandard über die silberarme SJM-03 bis zur Hochleistungslegierung SJM-40.
- LFM-48 – SAC305, universell einsetzbar
- SJM-03 – silberarm, langzeitzuverlässig
- SJM-40 – höchste Langzeitzuverlässigkeit
Gebinde und Artikelnummern
Verfügbarkeit und Bestellung über den Almit B2B-Shop.
| Artikelnummer | Bezeichnung | Legierung | Korngröße | Gebinde | Inhalt |
|---|---|---|---|---|---|

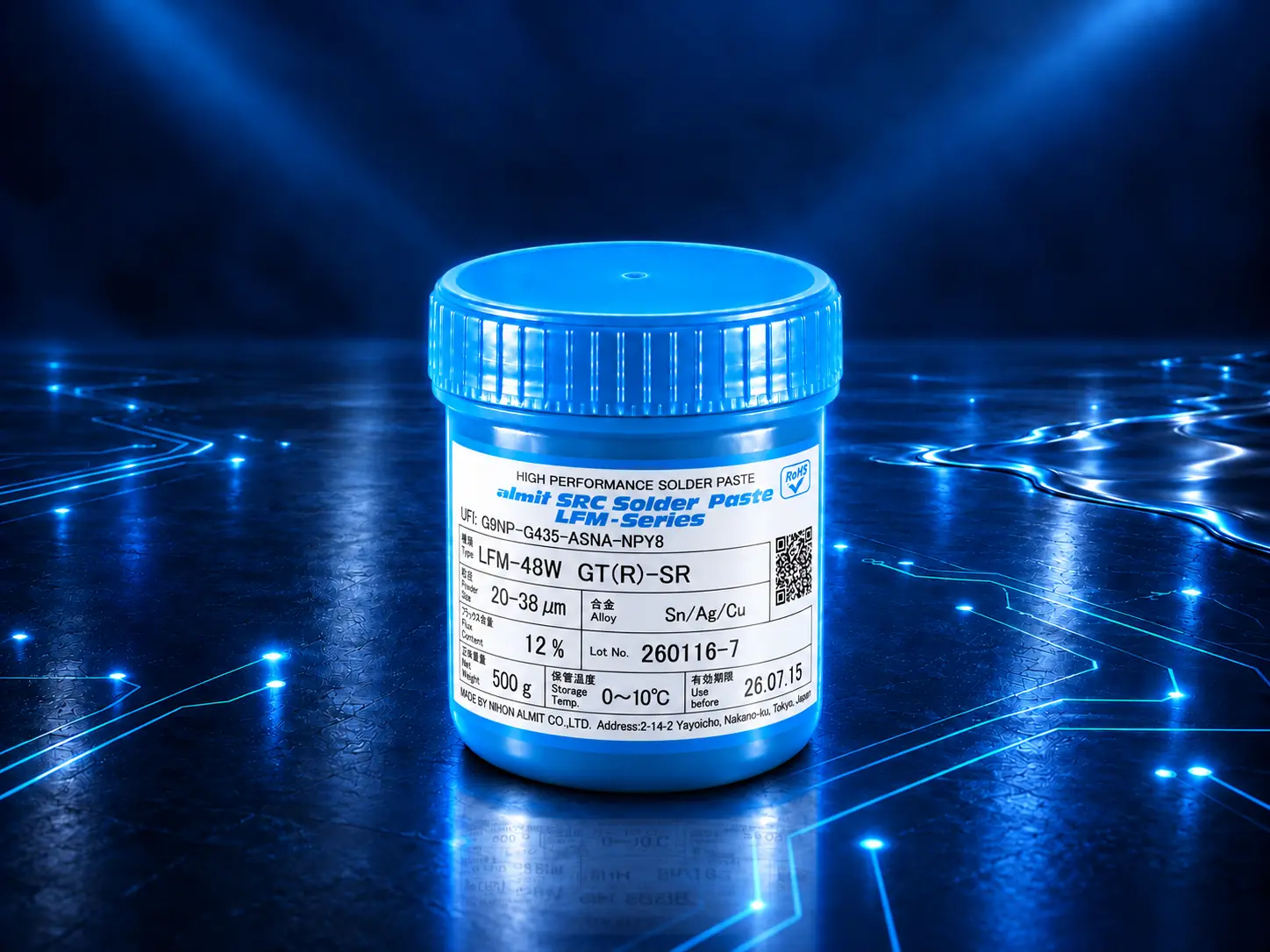

| 83040099 | LFM-48W GT(R)-SR Flux 12 % | LFM-48 | 20–38 µm (W) | Dose | 0,5 kg |
| 83050099 | LFM-48U GT(R)-SR Flux 12 % | LFM-48 | 10–28 µm (U) | Dose | 0,5 kg |
| 83050599 | LFM-48U GT(R)-SR Flux 12 % | LFM-48 | 10–28 µm (U) | Kartusche | 0,5 kg |
| 83030099 | LFM-48X GT(R)-SR Flux 12 % | LFM-48 | 25–45 µm (X) | Dose | 0,5 kg |
| 83190099 | SJM-03W GT(R)-SR Flux 12 % | SJM-03 | 20–38 µm (W) | Dose | 0,5 kg |
| 83190599 | SJM-03W GT(R)-SR Flux 12 % | SJM-03 | 20–38 µm (W) | Kartusche | 0,5 kg |
| 83191099 | SJM-03W GT(R)-SR Flux 12 % | SJM-03 | 20–38 µm (W) | Kartusche | 1,0 kg |
| 83230099 | SJM-40W GT(R)-SR Flux 12 % | SJM-40 | 20–38 µm (W) | Dose | 0,5 kg |
Hinweise zu Lagerung, Temperierung und Mischen finden Sie unter Dispensen / Dosieren sowie in den Expertenberichten „Sichere Lagerung von Lötpaste" und „Richtiges Mischen von Lötpaste".
Nachfolger von GT(R) und GT(R)-S
GT(R) und GT(R)-S sind die Vorgängersysteme. Für Neuprojekte empfiehlt Almit GT(R)-SR. Bestehende Prozesse mit den Vorgängern laufen weiter – für eine Umstellung sprechen Sie bitte mit Ihrem Fachberater.
GT(R)-SR oder NH-GE?
Beide Pasten sind für schwer benetzbare Oberflächen gemacht – GT(R)-SR halogenaktiviert, NH-GE halogenfrei. GT(R)-SR benetzt im Test vier Oberflächen, auf denen eine Standardpaste abperlt; NH-GE zeigt auf fünf geprüften Oberflächen das bessere Benetzungsverhalten als eine halogenaktivierte Standardpaste.
GT(R)-SR
Die halogenaktivierte Lötpaste für schwer benetzbare Oberflächen – in drei Legierungen und zwei Korngrößen verfügbar.
- Klassifikation
- ROL1
- Flussmittelanteil
- 12 %
- Legierungen
- LFM-48 · SJM-03 · SJM-40
NH-GE
Die halogenfreie Dual-Boost-Lötpaste – mit zwei sich ergänzenden Aktivatoren statt einem. Im Vergleichstest gegen eine halogenaktivierte Standardpaste zeigt sie das bessere Druckbild, weniger Graping und auf allen fünf geprüften Oberflächen die bessere Benetzung.
- Klassifikation
- L0
- Flussmittelanteil
- 11,5 %
- Legierungen
- LFM-48 · SJM-40
GT(R)-SR – kurz beantwortet
Für welche Oberflächen eignet sich GT(R)-SR?
Unter anderem für Kupfer, Nickel, Messing und Phosphorbronze. Im dokumentierten Test benetzte GT(R)-SR auf Nickel, Phosphorbronze, Messing und Neusilber, während die Standardpaste dort nicht benetzte.
Ist GT(R)-SR für Pin-in-Paste und THR geeignet?
Ja, GT(R)-SR wurde ausdrücklich für PIP und THR designed.
Welche Flussmittelklassifikation hat GT(R)-SR?
ROL1 nach IPC J-STD-004, bei einem Flussmittelanteil von 12 %.
Welche Legierungen sind verfügbar?
Drei: LFM-48 (Sn-3.0Ag-0.5Cu, 217–220 °C), SJM-03 (Sn-0.3Ag-0.7Cu-2.0Bi, 210–225 °C) und SJM-40 (Sn-4.0Ag-2.0Bi-3.0Sb, 221–227 °C).
Welche Korngrößen gibt es?
W mit 20–38 µm und U mit 10–28 µm, jeweils für alle drei Legierungen. Im Artikelstamm ist zusätzlich X mit 25–45 µm für LFM-48 gelistet.
Wie hoch ist die Viskosität?
170 ± 30 Pa·s – bei allen drei Legierungen identisch.
Was ist der Unterschied zu NH-GE?
GT(R)-SR ist halogenaktiviert (ROL1) mit 12 % Flussmittelanteil und in drei Legierungen verfügbar: LFM-48, SJM-03 und SJM-40. NH-GE ist die halogenfreie Dual-Boost-Lötpaste (L0) mit 11,5 % Flussmittelanteil, verfügbar mit LFM-48 und SJM-40.
Was ist der Unterschied zu GT(R) und GT(R)-S?
GT(R) und GT(R)-S sind die Vorgängersysteme. Für Neuprojekte empfiehlt Almit den Nachfolger GT(R)-SR.
Sind die Legierungen patentiert?
Ja. Die Legierungen SJM-03 und SJM-40 sind patentiert.
Schwierige Oberfläche in Ihrem Prozess?
Nennen Sie uns Ihr Oberflächenmaterial und Ihre Bauteilgrößen – wir sagen Ihnen, ob GT(R)-SR oder die halogenfreie NH-GE die passende Wahl ist. Sprechen Sie mit Ihrem Almit-Fachberater.
