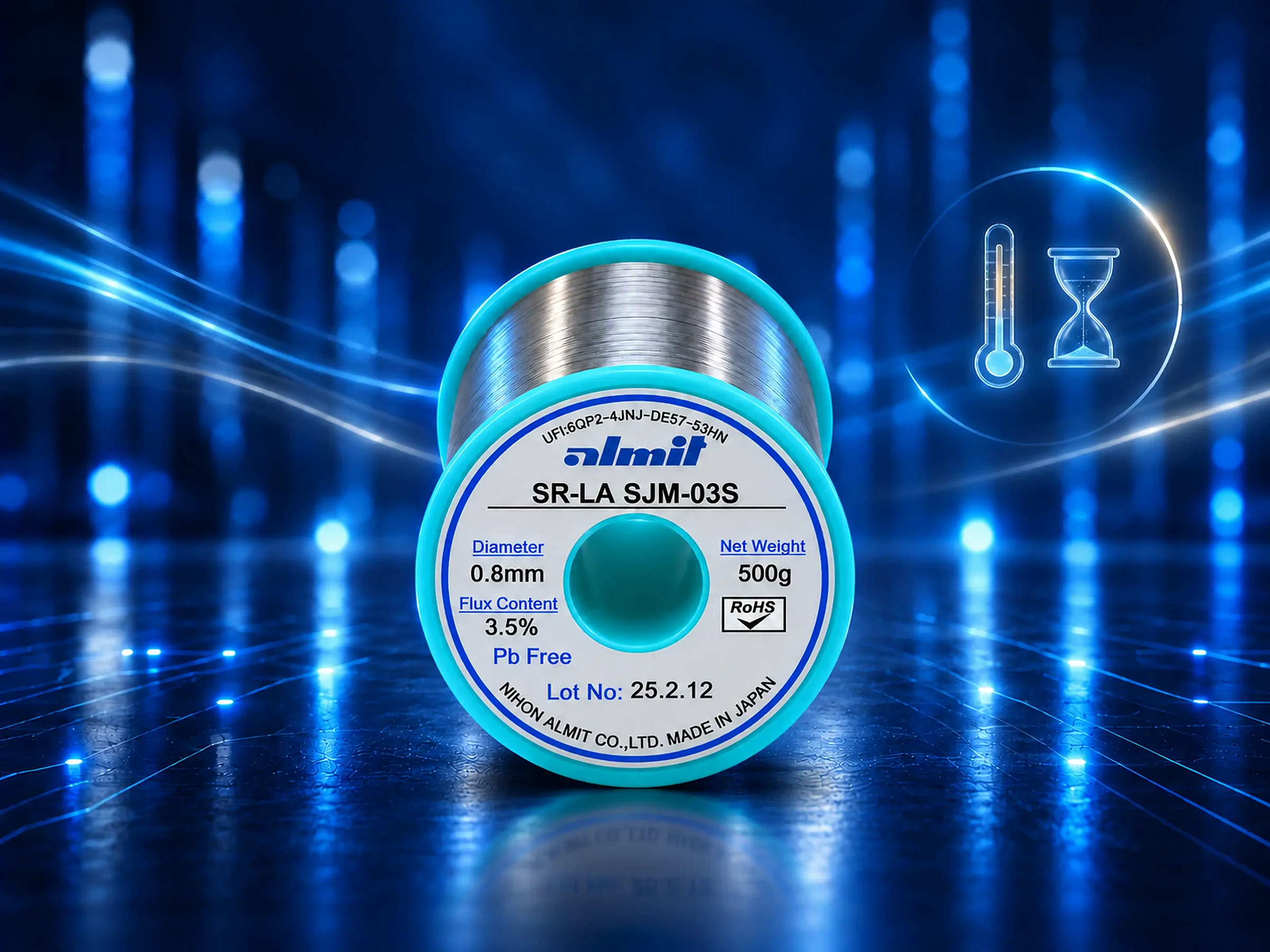

SJM-Serie

Bleifrei mit perfekter Festigkeit

Bleifreier Lötdraht, der die gleichen Eigenschaften hat wie bleihaltiger, ist nicht möglich? Lernen Sie unsere SJM-Serie kennen und entdecken Sie eine Legierung mit perfekter Festigkeit.

Keine Rissbildung selbst nach 2.000 Wärmezyklen
Silberanteil von 0,3 % bis 4 % wählbar
Defence-Approved

Zum Shop Zur Produktbeschreibung

1.500

Zyklen ohne Risse · SJM-03
+6%

Anfangsfestigkeit gegen SAC 305 · SJM-03
bis +35%

Festigkeit nach 2.000 Zyklen · SJM-03
0,3–4%

Silberanteil wählbar

Die Serie

Bleifrei mit der Festigkeit bleihaltiger Lote

Eine innovative Lösung

Die Lotdrähte und Lotpasten der SJM-Serie sind das Ergebnis aufwendiger Entwicklungsarbeiten der Almit-Forschung. Während die bisher allgemein verwendeten bleifreien Legierungen bereits nach 500 Zyklen Risse aufweisen, bleibt die patentierte SJM-03 auch nach 1.500 Zyklen intakt und weist keinerlei Risse auf.

Mit perfekter Festigkeit

Die SJM-Serie bringt eine neue Dimension an Festigkeit bei bleifreien Legierungen. So kann die Anfangsfestigkeit mit SJM-03 gegenüber der meist verwendeten SAC 305-Legierung um 6 % verbessert werden.

Was heißt SJM?

„SJM“ leitet sich aus dem Englischen ab und ist die Abkürzung für Strong Joint Metal. Der Name steht für hochfeste Legierungen mit besonders hoher Festigkeit: Bei der Aushärtung der Lötstelle kommt es zu keiner Rissbildung.

2.000 Zyklen, kein Riss

Am deutlichsten zeigt sich das bei SJM-40: Nach 2.000 Wärmezyklen zwischen −40 °C und +80 °C ist in der Lötstelle keinerlei Riss festzustellen – während eine Standard-SAC-Legierung in diesem Versuch in den allermeisten Fällen bereits komplett durchgebrochen ist.

Was in der Legierung steckt

Vier Elemente, vier Aufgaben

Die Zusatzmetalle der Serie und ihre Aufgaben. In welchen Anteilen sie eingesetzt werden, gehört zur patentierten Mikrolegierung und wird nicht veröffentlicht.

Bi

Wismut

Erhöht die Zug- und Reißfestigkeit und stärkt die Langzeitzuverlässigkeit.
Fe

Eisen

Minimiert den Lötspitzenverschleiß.
Sb

Antimon

Sorgt für eine noch höhere Langzeitzuverlässigkeit.
Ga

Gallium

Verhindert die Oxidation.

Wir haben SJM-03 gegen die Standard-Legierungen getestet. Mit einem eindeutigen Sieger.

Zwei Standard-Legierungen, 2.000 Wärmezyklen, eine Messgröße: die Festigkeit der Lötstelle in Newton.

Vergleichstest

SJM-03 – Testsieger bei Festigkeit und Preis

SJM-03 überzeugt mit höherer Festigkeit als die Standard-Legierungen – bei niedrigerem Preis, weil 0,3 % Silber statt 3,0 % wie in SAC 305 verbaut sind. Wie stark das durchschlägt, zeigt der Legierungszuschlag. Getestet von −40 °C bis +85 °C, Haltezeit 30 Minuten, an einem 1206er Bauteil.

Festigkeit über Wärmezyklen in Newton · Mauszeiger über der Fläche zeigt alle Werte

	0	500	800	1.000	1.500	2.000
SJM-03 (Almit-Patent)	69,8	69,5	76,0	77,5	79,5	72,0
SAC 305	66,8	67,0	67,8	66,0	63,8	57,0
SACX 0307	62,5	59,5	58,5	57,0	58,7	42,0

SJM-40 – das Muskelpaket der Serie

SJM-40 erfüllt auch die höchsten Anforderungen. Es enthält neben Wismut und Antimon einen höheren Silberanteil und garantiert Höchstleistung bei der Langzeitzuverlässigkeit. Auch bei sehr hohen Temperaturwechseln behält die Legierung eine perfekte Festigkeit.

Damit ist SJM-40 die High-Performance-Variante der Serie. Gefragt ist sie überall dort, wo eine Lötstelle über Jahre unter wechselnder Temperatur halten muss und bleihaltige Drähte keine Option mehr sind: in der Automobilelektronik, in der Medizintechnik, in der Luft- und Raumfahrt und in Defence-Anwendungen.

hochfest
enthält Wismut und Antimon
hoher Silberanteil
besonders zuverlässig
Automotive, Medizintechnik, Luft- und Raumfahrt, Defence

Übersicht

Legierungen der SJM-Serie

Zusammensetzung, Schmelzbereich und Verfügbarkeit
Legierung	Zusammensetzung	Schmelzbereich	Verfügbarkeit
SJM-03	Sn-0.3Ag-0.7Cu-2.0Bi	210–225 °C	Sortiment
SJM-03 S	Sn-0.3Ag-0.7Cu-2.0Bi-α	210–226 °C	Sortiment
SJM-10	Sn-1.0Ag-0.7Cu-2.0Bi	212–224 °C	Sortiment
SJM-30	Sn-3.0Ag-2.0Bi-1.0Sb	216–224 °C	auf Anfrage
SJM-35	Sn-3.5Ag-2.0Bi	216–220 °C	auf Anfrage
SJM-40	Sn-4.0Ag-2.0Bi-3.0Sb	221–227 °C	Sortiment

α steht für die patentierte Mikrolegierung, deren Zusammensetzung Almit nicht veröffentlicht. Die SJM-Serie ist eine patentierte bleifreie Legierungsfamilie; SJM-40 ist unter JP PAT Nr. 3045453 patentiert.
