Jet-Pasten

Präzises Jet-Printing für maximale Prozesssicherheit

Für einen konstanten und reproduzierbaren Lötpastenauftrag sind die Materialeigenschaften entscheidend. Die Jet-Pasten von Almit sind speziell für die Anforderungen moderner Jet-Printing-Prozesse entwickelt und ermöglichen einen zuverlässigen Pastenaustritt bei hoher Prozessstabilität.

Mit eigenen Jetting-Flussmittelsystemen und einem Flussmittelanteil von 15 % bietet Almit abgestimmte Lösungen für präzise und reproduzierbare Druckergebnisse

  • Präzises Jetting
  • Hervorragende Benetzung und zuverlässige Reflow-Performance
  • Hohe Prozessstabilität bei High-Mix-/Low-Volume-Fertigung
  • Optimiert für moderne Jet-Printing-Systeme
Zum Shop Zur Produktbeschreibung
  • 4Systeme
    Jetting-Flussmittel im Programm
  • 15%
    Flussmittelanteil
  • 5µm
    kleinste Korngröße
  • L0+ L1
    halogenfrei und halogenaktiviert
Der Hintergrund

Was ein Jet-System von der Paste verlangt

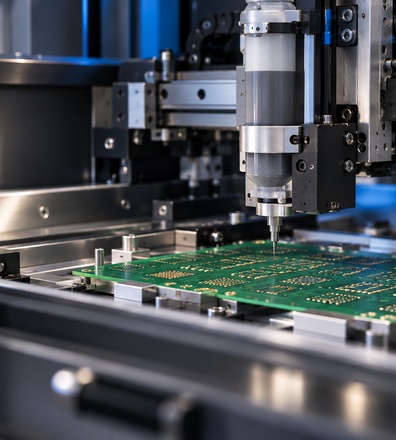

Beim Jet Printing entfällt die Schablone vollständig. Das Herzstück ist der Ejektor – der Druckkopf, der die Paste in einzelnen Tropfen absetzt.

  • Konstanter Austritt Die Paste muss Punkt für Punkt reproduzierbar austreten – über Hunderttausende Dosiervorgänge hinweg.
  • Passend zum Ejektor Je nach Korngröße der verwendeten Lötpaste wird aus verschiedenen Ejektor-Modellen das passende gewählt.
  • Plug & Play Die Pastenkartusche wird nach dem Plug-&-Play-Prinzip einfach und schnell eingesetzt.
  • Feinste Punkte Die Punktgröße reicht je nach Ejektor und Lotpaste von 210 µm bis 640 µm.
  • Geschlossenes Gebinde Die geschlossene Pastenkartusche ermöglicht eine längere Nutzungsdauer – und vermeidet Verluste durch Verschütten.
  • No-Clean Alle Almit-Jet-Pasten sind No-Clean-Rezepturen mit minimalen, nicht korrosiven Rückständen.
Produktübersicht

Vier Jetting-Flussmittelsysteme

L0

SDK(NH)

Die halogenfreie Jetting-Paste: präziser, reproduzierbarer Auftrag bei L0-Reinheit. Für Mycronic Jet Printing qualifiziert. Aktuelle Top-Empfehlung.

L1

MJD

Speziell für Jet-Dispensing entwickelt: konstanter, reproduzierbarer Pastenauftrag Punkt für Punkt. Auch mit der besonders feinen Korngröße R verfügbar.

L1

MDA-5

Der bewährte Jetting-Klassiker für Mycronic-Systeme. Für Neuprojekte empfiehlt Almit den Nachfolger SDK(NH).

L1

SDK

Bewährtes L1-Jetting-System in der Korngröße U – für Prozesse, die seit Jahren darauf eingefahren sind.

Auswahlkriterium

Drei Korngrößen

Die Korngröße bestimmt, welcher Ejektor eingesetzt wird und wie fein die Punkte werden können.

Je nach Korngröße der verwendeten Lötpaste wird im Jet-System aus verschiedenen Ejektor-Modellen das passende gewählt.

Spezifikation

Die technischen Daten

Bleifreie Standardlegierung SAC305 · Sn-3.0Ag-0.5Cu · 217–220 °C

FlussmittelsystemKlasse KorngrößenFlussmittelanteil Positionierung
SDK(NH)L010–28 µm (U) · 5–15 µm (G) auf Anfrage15 %Aktuelle Top-Empfehlung, halogenfrei
MJDL15–20 µm (R) · 10–28 µm (U)15 %Für Jet-Dispensing entwickelt
MDA-5L110–28 µm (U)15 %Bewährter Klassiker
SDKL110–28 µm (U)15 %Bewährtes L1-System

Weitere Legierungen

FlussmittelLegierung ZusammensetzungTemperatur KorngrößeKlasse
SDKLFM-42Sn-4.0Ag221 °C10–28 µm (U)L1

Alle Legierungsdaten finden Sie in der Legierungstabelle, die Flussmittelklassen unter Klassifikation.

Warum überhaupt jetten?

Der Jet Print macht die Schablone überflüssig. Das spart nicht nur Werkzeugkosten, sondern verändert den ganzen Arbeitsablauf – von der Lagerung über die Reinigung bis zur Time-to-Market.

  • Keine Schablonenlagerung und -reinigung
  • Designänderungen in letzter Minute möglich
  • Kein Kontakt zur Leiterplatte
  • Volumen je Pad einzeln steuerbar
Lieferformen

Gebinde und Artikelnummern

Jet-Pasten werden ausschließlich in Kartuschen geliefert – von 5 cc bis 30 cc.

LFM-48U SDK(NH)

10–28 µm (U) · L0

ArtikelnummerGebindeInhalt
81960010Kartusche 5 cc20 g
81960022Kartusche 10 cc40 g
81960035Kartusche 30 cc100 g

LFM-48R MJD

5–20 µm (R) · L1

ArtikelnummerGebindeInhalt
81780010Kartusche 5 cc20 g
81780021Kartusche 10 cc20 g
81780020Kartusche 10 cc40 g
81780035Kartusche 30 cc100 g

LFM-48U MDA-5

10–28 µm (U) · L1

ArtikelnummerGebindeInhalt
81492035Kartusche 30 cc100 g

LFM-42U SDK

10–28 µm (U) · L1

ArtikelnummerGebindeInhalt
82850135Kartusche 30 cc100 g

Kundenspezifische Ausführungen sind auf Anfrage lieferbar. Hinweise zu Lagerung, Temperierung und Mischen finden Sie unter Dispensen / Dosieren sowie in den Expertenberichten „Sichere Lagerung von Lötpaste" und „Richtiges Mischen von Lötpaste".

Auch bleihaltig verfügbar

Für bleihaltige Jet-Prozesse führt Almit das Flussmittelsystem SS4M (L1) – mit der silberhaltigen Sn62-Legierung (Sn-2.0Ag-36.0Pb, 179–190 °C) und mit dem eutektischen Sn63Pb37 (183 °C), jeweils in der Korngröße 10–28 µm bei 15 % Flussmittelanteil.

Der Silberanteil der Sn62-Legierung verbessert vor allem Lötbarkeit, Schmelzverhalten und die Zuverlässigkeit der Lötverbindung; zugleich reduziert er die Silberablegierung auf versilberten Oberflächen. Zu finden unter Bleihaltige Lötpaste.

Häufige Fragen

Jet-Pasten – kurz beantwortet

Was ist eine Jet-Paste?

Eine Lötpaste für das Jet-Dispensing – den schablonenlosen Lotpastenauftrag. Eine Piezo-Drucktechnologie schießt kleine Tropfen Lötpaste berührungslos auf die Leiterplatte; die Paste muss dabei konstant und reproduzierbar durch den Ejektor austreten.

Welche Jet-Paste empfiehlt Almit?

SDK(NH) ist die aktuelle Top-Empfehlung: halogenfrei (L0), für Mycronic Jet Printing qualifiziert und in der Korngröße U (10–28 µm) verfügbar.

Gibt es halogenfreie Jet-Pasten?

Ja. SDK(NH) ist als L0 klassifiziert und damit 100 % halogenfrei.

Welche Korngrößen gibt es?

Drei: U mit 10–28 µm, R mit 5–20 µm und G mit 5–15 µm. G gehört nicht zum Standardprogramm und ist nur auf Anfrage erhältlich. Je nach Korngröße wird im Jet-System der passende Ejektor gewählt.

Wie hoch ist der Flussmittelanteil?

Bei allen Jetting-Systemen 15 %.

Wie groß werden die gedruckten Punkte?

Die Punktgröße reicht von 210 µm bis 640 µm, je nach verwendetem Ejektor und Lotpaste.

Gibt es Jet-Pasten auch bleihaltig?

Ja. Das System SS4M (L1) ist mit der silberhaltigen Sn62-Legierung und mit dem eutektischen Sn63Pb37 verfügbar.

Welche Jet-Paste passt zu Ihrem System?

Ejektor-Typ, gewünschte Punktgröße, Legierung und Prozesstemperatur müssen zusammenpassen. Sprechen Sie mit Ihrem Almit-Fachberater – wir sagen Ihnen, welche Lötpaste für Ihre Anforderungen die richtige ist.
