Une solution innovante

Les fils de brasure et les pâtes à braser de la série SJM sont le résultat de longs travaux de développement de recherche Almit. Alors que les alliages sans plomb généralement utilisés jusqu’ici présentent des fissures déjà après 500 cycles, l’alliage breveté SJM-03 reste intact et ne présente aucune fissure même après 1 500 cycles.

Une résistance accrue

La série SJM apporte une nouvelle dimension à la résistance des alliages sans plomb. Ainsi, la résistance initiale avec le SJM-03 peut être améliorée de 6 % par rapport à l’alliage SAC 305 communément utilisé.

Les métaux additionnés et leurs avantages

• Bi (bismuth): augmente la résistance à la traction et à l’arrachement, renforce la fiabilité à long terme
• Fe (fer): minimise l’usure des pannes
• Sb (antimoine): garantit une fi abilité à long terme
• Ga (gallium): empêche l’oxydation

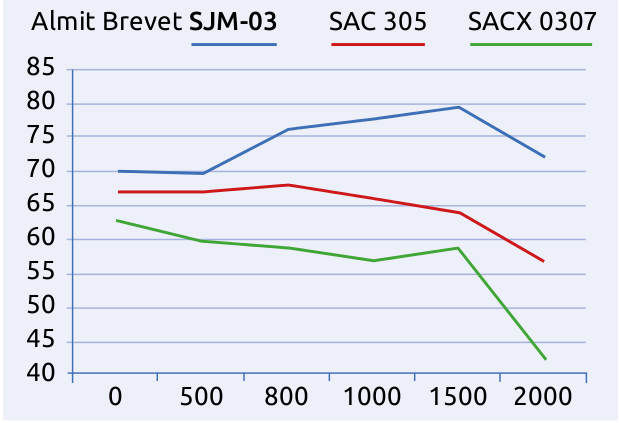

La résistance après 2 000 cycles peut même être augmentée jusqu’à 35 %.
En augmentant la teneur en Argent, la résistance est encore plus grande :

Alliages sans plomb de la série SJM :
teneur en argent de 0,3 % à 4 %

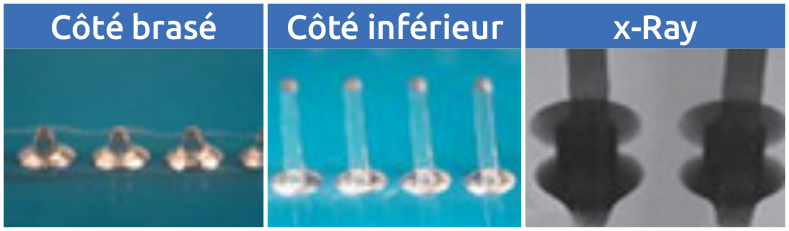

Idéal pour les interconnexions

Les propriétés exceptionnelles de mouillage et d’utilisation (conforme RMA) sont typiques des alliages de la série SJM. Ils sont une solution idéale pour le brasage sur des PCB interconnectés.

La série SJM – idéale pour les PCB interconnectés

Aperçu des avantages de la série SJM

• sans plomb
• pas de fissures
• résistance mécanique parfaite
• de 0,3 % à 4 % d’argent
• alliage breveté
• idéale pour les interconnexions

Que signifi e SJM?

"SJM" vient de l’anglais «Strong Joint Metal»

"SJM" fait référence à des alliages très résistants présentant une résistance particulièrement élevée. IIls ne subissent aucune fissure lors du durcissement du joint de brasure.

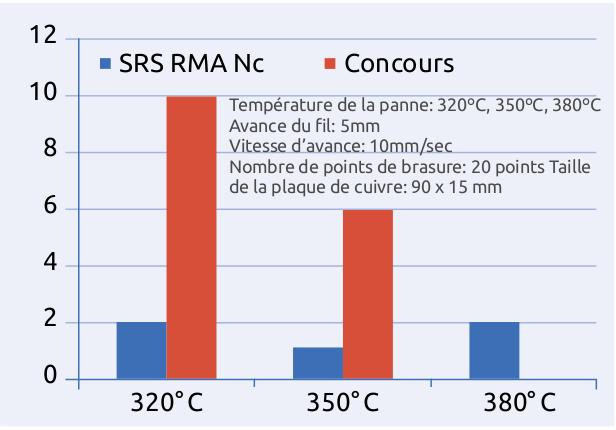

Vainqueur du test en termes d’éclaboussures de flux

Méthode de test : Réalisation de points de brasure sur une plaque de cuivre en utilisant un robot de brasage. La plaque de cuivre est posée sur un papier thermique, où l’on va compter les éclaboussures de flux.

Plus rapide pour de meilleurs résultats

Le test montre que l’on obtient une vitesse de mouillage plus élevée avec les fils de brasure de la série SJM.

SJM-03 vainqueur du test en termes de résistance et de prix

Le SJM-03 convainc par sa résistance mécanique plus élevée et son prix inférieur à l’alliage standard SAC.
Méthode de test : de -40º C à +85º C pour un temps de maintien de 30 minutes sur un composant 1206.

SJM-40 – le plus résistant de la série SJM

SJM-40 remplit jusqu’aux exigences les plus strictes. Il contient, outre du bismuth et de l’antimoine, une teneur plus élevée en fer et garantit une performance maximale en termes de fiabilité à long terme. Même à des températures très élevée, SJM est parfaitement résistant.

 très résistant

 contient du bismuth et de l’antimoine

 teneur élevée en argent

 particulièrement fiable
